| 订货号 | 型号 | 一般
发货日 | 类型 | 带宽 | 采样率 | 记录长度(pts) | 通道 | 输入阻抗 | 输入电压 | 输入耦合 | 上升时间 | 垂直灵敏度 | 精确度 | 偏移位置范围 | 触发模式 | 触发类型 | 触发耦合 | 触发灵敏度 | 水平系统 | 光标和测量 | 其他 | 存储 | 接口 | 显示 | 电源 | 尺寸 | 重量 | 分辨率 | 输出范围 | 环境条件 |
|---|

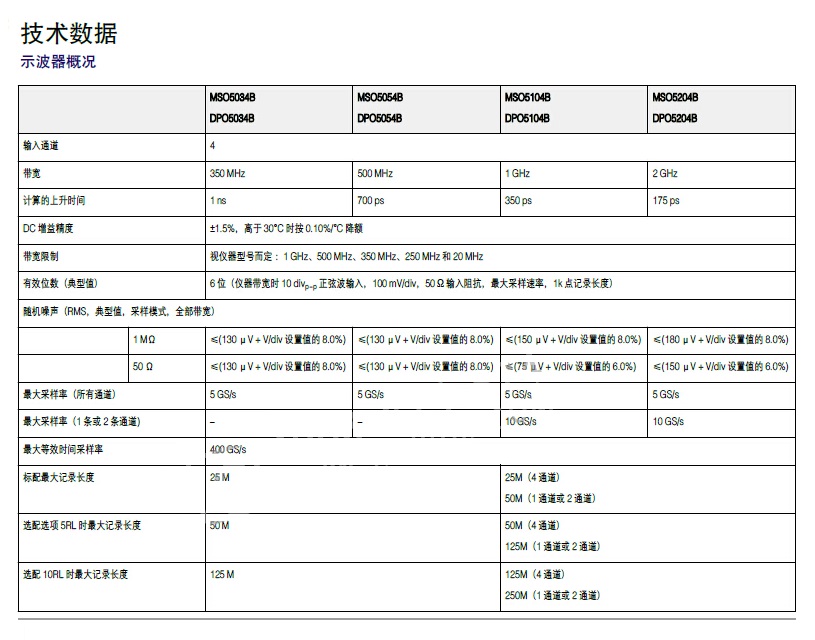

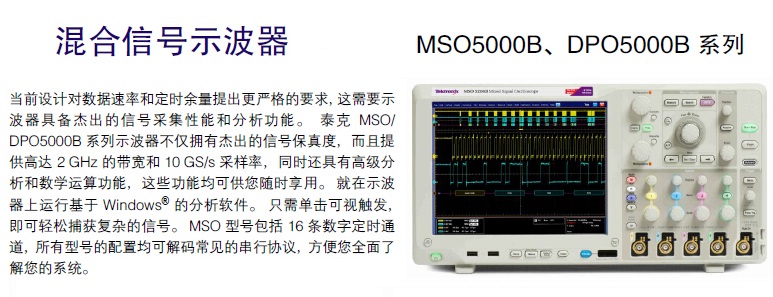

| 118439 | DPO5034B | | 混合信号 | 350MHz，带宽限制:视仪器型号 | 5GS/s(所有通道)，等效:400GS/s | 标配/选配5RL:25M，选配10RL:125M | 4 | 1MΩ/50Ω±1% | CATⅡ300V(1MΩ)，峰值≤±425V;5Vrms(50Ω)，峰值≤±20V | AC，DC | 1ns | 1mV/div~10V/div(1MΩ)、1mV/div~1V/div(50Ω) | 直流增益精确度:±1.5%，高于30℃按0.1%降额;时基精度:±5ppm(在任何≥1ms间隔上) | 1mV/div~50mV/div:±1V(1MΩ/50Ω)、50.5mV/div~99.5mV/div:±0.5V(1MΩ/50Ω)、100mV/div~500mV/div:±10V(1MΩ/50Ω)、505mV/div~995mV/div:±5V(1MΩ/50Ω)、1V/div~5V/div:±100/5V(1MΩ/50Ω)、5.05V/div~10V/div:±50V(1MΩ) | 自动、普通、单次 | 边沿、毛刺、宽度、超时、欠幅、斜率、建立时间/保持时间、码型、并行总线、状态、视频、触发顺序、A/B顺序事件触发类型、触发时间延迟、触发事件延迟、可视触发、I2C、SPI、CAN、FlexRay、LIN、USB、以太网、MIL-STD-1553、RS232/422/485/UART触发 | 直流、交流、高频抑制(衰减>50kHz)、低频抑制(衰减<50kHz)、噪声抑制(降低灵敏度) | 1mV~4.89mV/格，DC~50MHz时0.75格，额定带宽提高到1.3格;≥5mV/格，DC~50MHz时0.4格，额定带宽提高到1格;DC~50MHz时0.4格，额定带宽提高到1格;外部:DC~50MHz时200mV，250MHz时提高到500mV | 模拟通道:时基范围(12.5ps~1000s);时基延迟范围(-10~1000s)，时滞范围:±75ns | 波形自动测量53种，同时显示8种测量 | 计算机系统;WIN7 64位，CPU:Intel Core 2Duo，≥2GHz;采集系统，波形分析 | 内存:≥4GB，硬盘:可移动硬盘，≥480GB容量 | USB2.0高速主控或设备端口/打印/LAN端口/视频/音频输出端口/键盘端口/鼠标端口/辅助输入/输出/探头补偿器输出/外部参考输入/LAN | 10.4''TFT彩色显示器;显示类型:点、矢量、可变余晖、无限余辉;格式:YT/XY，色彩:正常、绿色、灰色、温度、光谱和用户定义; | 100~240V±10%/45~66Hz(85~264V);360~440Hz(100~132V)，功耗275W | 439(W)x233(H)x206(D)mm | 净重:6.7kg;毛重:12.5kg | 垂直模拟/数字通道:8/1bit(高分辨率时11位);显示分辨率:1024水平x768垂直像素(XGA) | 探头补偿器输出:2.5V，频率:1kHz | 0~50℃(非工作时:-20~60℃)，工作时:29/50℃及以下8~90%RH，非工作时:40/60℃时5~98%RH;海拔:操作(3000m以下)，非工作时(9144m以下) |
|---|
| 118440 | DPO5054B | | 混合信号 | 500MHz，带宽限制:视仪器型号 | 5GS/s(所有通道)，等效:400GS/s | 标配/选配5RL:25M，选配10RL:125M | 4 | 1MΩ/50Ω±1% | CATⅡ300V(1MΩ)，峰值≤±425V;5Vrms(50Ω)，峰值≤±20V | AC，DC | 700ps | 1mV/div~10V/div(1MΩ)、1mV/div~1V/div(50Ω) | 直流增益精确度:±1.5%，高于30℃按0.1%降额;时基精度:±5ppm(在任何≥1ms间隔上) | 1mV/div~50mV/div:±1V(1MΩ/50Ω)、50.5mV/div~99.5mV/div:±0.5V(1MΩ/50Ω)、100mV/div~500mV/div:±10V(1MΩ/50Ω)、505mV/div~995mV/div:±5V(1MΩ/50Ω)、1V/div~5V/div:±100/5V(1MΩ/50Ω)、5.05V/div~10V/div:±50V(1MΩ) | 自动、普通、单次 | 边沿、毛刺、宽度、超时、欠幅、斜率、建立时间/保持时间、码型、并行总线、状态、视频、触发顺序、A/B顺序事件触发类型、触发时间延迟、触发事件延迟、可视触发、I2C、SPI、CAN、FlexRay、LIN、USB、以太网、MIL-STD-1553、RS232/422/485/UART触发 | 直流、交流、高频抑制(衰减>50kHz)、低频抑制(衰减<50kHz)、噪声抑制(降低灵敏度) | 1mV~4.89mV/格，DC~50MHz时0.75格，额定带宽提高到1.3格;≥5mV/格，DC~50MHz时0.4格，额定带宽提高到1格;DC~50MHz时0.4格，额定带宽提高到1格;外部:DC~50MHz时200mV，250MHz时提高到500mV | 模拟通道:时基范围(12.5ps~1000s);时基延迟范围(-10~1000s)，时滞范围:±75ns | 波形自动测量53种，同时显示8种测量 | 计算机系统;WIN7 64位，CPU:Intel Core 2Duo，≥2GHz;采集系统，波形分析 | 内存:≥4GB，硬盘:可移动硬盘，≥480GB容量 | USB2.0高速主控或设备端口/打印/LAN端口/视频/音频输出端口/键盘端口/鼠标端口/辅助输入/输出/探头补偿器输出/外部参考输入/LAN | 10.4''TFT彩色显示器;显示类型:点、矢量、可变余晖、无限余辉;格式:YT/XY，色彩:正常、绿色、灰色、温度、光谱和用户定义; | 100~240V±10%/45~66Hz(85~264V);360~440Hz(100~132V)，功耗275W | 439(W)x233(H)x206(D)mm | 净重:6.7kg;毛重:12.5kg | 垂直模拟/数字通道:8/1bit(高分辨率时11位);显示分辨率:1024水平x768垂直像素(XGA) | 探头补偿器输出:2.5V，频率:1kHz | 0~50℃(非工作时:-20~60℃)，工作时:29/50℃及以下8~90%RH，非工作时:40/60℃时5~98%RH;海拔:操作(3000m以下)，非工作时(9144m以下) |
|---|
| 118441 | DPO5104B | | 混合信号 | 1GHz，带宽限制:视仪器型号 | 5GS/s(所有通道)，10GS/s(1/2条通道)，等效:400GS/s | 标配:25M(4通道)，50M(1/2通道);选配5RL:50M(4通道)，125M(1/2通道);选配10RL:125M(4通道)，250M(1/2通道) | 4 | 1MΩ/50Ω±1% | CATⅡ300V(1MΩ)，峰值≤±425V;5Vrms(50Ω)，峰值≤±20V | AC，DC | 350ps | 1mV/div~10V/div(1MΩ)、1mV/div~1V/div(50Ω) | 直流增益精确度:±1.5%，高于30℃按0.1%降额;时基精度:±5ppm(在任何≥1ms间隔上) | 1mV/div~50mV/div:±1V(1MΩ/50Ω)、50.5mV/div~99.5mV/div:±0.5V(1MΩ/50Ω)、100mV/div~500mV/div:±10V(1MΩ/50Ω)、505mV/div~995mV/div:±5V(1MΩ/50Ω)、1V/div~5V/div:±100/5V(1MΩ/50Ω)、5.05V/div~10V/div:±50V(1MΩ) | 自动、普通、单次 | 边沿、毛刺、宽度、超时、欠幅、斜率、建立时间/保持时间、码型、并行总线、状态、视频、触发顺序、A/B顺序事件触发类型、触发时间延迟、触发事件延迟、可视触发、I2C、SPI、CAN、FlexRay、LIN、USB、以太网、MIL-STD-1553、RS232/422/485/UART触发 | 直流、交流、高频抑制(衰减>50kHz)、低频抑制(衰减<50kHz)、噪声抑制(降低灵敏度) | 1mV~4.89mV/格，DC~50MHz时0.75格，额定带宽提高到1.3格;≥5mV/格，DC~50MHz时0.4格，额定带宽提高到1格;DC~50MHz时0.4格，额定带宽提高到1格 | 模拟通道:时基范围(12.5ps~1000s);时基延迟范围(-10~1000s)，时滞范围:±75ns | 波形自动测量53种，同时显示8种测量 | 计算机系统;WIN7 64位，CPU:Intel Core 2Duo，≥2GHz;采集系统，波形分析 | 内存:≥4GB，硬盘:可移动硬盘，≥480GB容量 | USB2.0高速主控或设备端口/打印/LAN端口/视频/音频输出端口/键盘端口/鼠标端口/辅助输入/输出/探头补偿器输出/外部参考输入/LAN | 10.4''TFT彩色显示器;显示类型:点、矢量、可变余晖、无限余辉;格式:YT/XY，色彩:正常、绿色、灰色、温度、光谱和用户定义; | 100~240V±10%/45~66Hz(85~264V);360~440Hz(100~132V)，功耗275W | 439(W)x233(H)x206(D)mm | 净重:6.7kg;毛重:12.5kg | 垂直模拟/数字通道:8/1bit(高分辨率时11位);显示分辨率:1024水平x768垂直像素(XGA) | 探头补偿器输出:2.5V，频率:1kHz | 0~50℃(非工作时:-20~60℃)，工作时:29/50℃及以下8~90%RH，非工作时:40/60℃时5~98%RH;海拔:操作(3000m以下)，非工作时(9144m以下) |
|---|
| 118442 | DPO5204B | | 混合信号 | 2GHz，带宽限制:视仪器型号 | 5GS/s(所有通道)，10GS/s(1/2条通道)，等效:400GS/s | 标配:25M(4通道)，50M(1/2通道);选配5RL:50M(4通道)，125M(1/2通道);选配10RL:125M(4通道)，250M(1/2通道) | 4 | 1MΩ/50Ω±1% | CATⅡ300V(1MΩ)，峰值≤±425V;5Vrms(50Ω)，峰值≤±20V | AC，DC | 175ps | 1mV/div~10V/div(1MΩ)、1mV/div~1V/div(50Ω) | 直流增益精确度:±1.5%，高于30℃按0.1%降额;时基精度:±5ppm(在任何≥1ms间隔上) | 1mV/div~50mV/div:±1V(1MΩ/50Ω)、50.5mV/div~99.5mV/div:±0.5V(1MΩ/50Ω)、100mV/div~500mV/div:±10V(1MΩ/50Ω)、505mV/div~995mV/div:±5V(1MΩ/50Ω)、1V/div~5V/div:±100/5V(1MΩ/50Ω)、5.05V/div~10V/div:±50V(1MΩ) | 自动、普通、单次 | 边沿、毛刺、宽度、超时、欠幅、斜率、建立时间/保持时间、码型、并行总线、状态、视频、触发顺序、A/B顺序事件触发类型、触发时间延迟、触发事件延迟、可视触发、I2C、SPI、CAN、FlexRay、LIN、USB、以太网、MIL-STD-1553、RS232/422/485/UART触发 | 直流、交流、高频抑制(衰减>50kHz)、低频抑制(衰减<50kHz)、噪声抑制(降低灵敏度) | 1mV~4.89mV/格，DC~50MHz时0.75格，额定带宽提高到1.3格;≥5mV/格，DC~50MHz时0.4格，额定带宽提高到1格;DC~50MHz时0.4格，额定带宽提高到1格 | 模拟通道:时基范围(12.5ps~1000s);时基延迟范围(-10~1000s)，时滞范围:±75ns | 波形自动测量53种，同时显示8种测量 | 计算机系统;WIN7 64位，CPU:Intel Core 2Duo，≥2GHz;采集系统，波形分析 | 内存:≥4GB，硬盘:可移动硬盘，≥480GB容量 | USB2.0高速主控或设备端口/打印/LAN端口/视频/音频输出端口/键盘端口/鼠标端口/辅助输入/输出/探头补偿器输出/外部参考输入/LAN | 10.4''TFT彩色显示器;显示类型:点、矢量、可变余晖、无限余辉;格式:YT/XY，色彩:正常、绿色、灰色、温度、光谱和用户定义; | 100~240V±10%/45~66Hz(85~264V);360~440Hz(100~132V)，功耗275W | 439(W)x233(H)x206(D)mm | 净重:6.7kg;毛重:12.5kg | 垂直模拟/数字通道:8/1bit(高分辨率时11位);显示分辨率:1024水平x768垂直像素(XGA) | 探头补偿器输出:2.5V，频率:1kHz | 0~50℃(非工作时:-20~60℃)，工作时:29/50℃及以下8~90%RH，非工作时:40/60℃时5~98%RH;海拔:操作(3000m以下)，非工作时(9144m以下) |
|---|
