FJ系列微动开关

小型、轻便、高精度；
可使用通用小螺钉的M2mm型；
采用同时成形端子和带基准距的构造，使焊锡、 助焊剂不易侵入开关内部；
还备有最适用于微小电压电流负载的小功率电路型(Au包层触点)；
自锁型端子，便于安装到印刷电路板上；
保护等级IP40.

点击订货号查看价格，了解更多请登录，享受优惠请拨打4008-824-824

共 60 个 型 号 符 合 条 件
型号列表产品介绍参数规格产品目录
123>

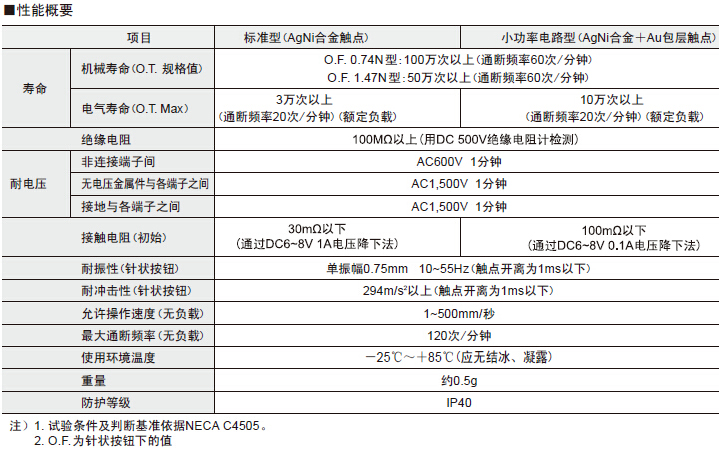

订货号型号一般
发货日		类型驱动杆端子种类触点形式触点材质额定电流耐电压绝缘阻抗接触阻抗额定电压耐振动抗冲击允许操作速度允许操作频率寿命环境温度重量(g)防护等级动作力OF回复力RF过行程OT应差距离MD动作位置OP预行程PT
109904AH1480标准型针状按钮自锁印刷电路板端子切换型银镍合金1A600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)30mΩ以下125VAC/30VDC单振幅0.75mm，频率10~55Hz294m/s21~500mm/s120次/分钟机械:100万次以上，电气:3万次以上-25~85℃0.5IP400.74N0.098N0.25mm0.12mm7±0.3mm (与基准距之间的距离) 5.5±0.2mm (与安装孔之间的距离)0.5mm
109905AH1460标准型针状按钮自锁印刷电路板端子切换型银镍合金3A/2A600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)30mΩ以下125VAC/30VDC单振幅0.75mm，频率10~55Hz294m/s21~500mm/s120次/分钟机械:50万次以上，电气:3万次以上-25~85℃0.5IP401.47N0.20N0.25mm0.12mm7±0.3mm (与基准距之间的距离) 5.5±0.2mm (与安装孔之间的距离)0.5mm
109906AH1482标准型链接杆自锁印刷电路板端子切换型银镍合金-600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)30mΩ以下---1~500mm/s120次/分钟电气:3万次以上-25~85℃0.5IP400.25N0.025N0.55mm0.5mm8.3±1.2mm (与基准距之间的距离) 6.8±1.0mm (与安装孔之间的距离)2.1mm
109907AH1462标准型链接杆自锁印刷电路板端子切换型银镍合金-600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)30mΩ以下---1~500mm/s120次/分钟电气:3万次以上-25~85℃0.5IP400.49N0.049N0.55mm0.5mm8.3±1.2mm (与基准距之间的距离) 6.8±1.0mm (与安装孔之间的距离)2.1mm
109908AH1484标准型R型链接杆自锁印刷电路板端子切换型银镍合金-600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)30mΩ以下---1~500mm/s120次/分钟电气:3万次以上-25~85℃0.5IP400.26N0.020N0.5mm0.5mm11.0±1.2mm (与基准距之间的距离) 9.5±1.0mm (与安装孔之间的距离)2.1mm
109909AH1464标准型R型链接杆自锁印刷电路板端子切换型银镍合金-600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)30mΩ以下---1~500mm/s120次/分钟电气:3万次以上-25~85℃0.5IP400.54N0.039N0.5mm0.5mm11.0±1.2mm (与基准距之间的距离) 9.5±1.0mm (与安装孔之间的距离)2.1mm
109910AH148061小功率电路型针状按钮自锁印刷电路板端子切换型银镍合金+金包层0.1A600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)100mΩ以下125VAC/30VDC单振幅0.75mm，频率10~55Hz294m/s2--机械:100万次以上，电气:3万次以上-25~85℃0.5IP400.74N0.098N0.25mm0.12mm7±0.3mm (与基准距之间的距离) 5.5±0.2mm (与安装孔之间的距离)0.5mm
109911AH146061小功率电路型针状按钮自锁印刷电路板端子切换型银镍合金+金包层0.1A600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)100mΩ以下125VAC/30VDC单振幅0.75mm，频率10~55Hz294m/s2--机械:50万次以上，电气:3万次以上-25~85℃0.5IP401.47N0.20N0.25mm0.12mm7±0.3mm (与基准距之间的距离) 5.5±0.2mm (与安装孔之间的距离)0.5mm
109912AH148261小功率电路型链接杆自锁印刷电路板端子切换型银镍合金+金包层0.1A600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)100mΩ以下125VAC/30VDC----电气:10万次以上-25~85℃0.5IP400.25N0.025N0.55mm0.5mm8.3±1.2mm (与基准距之间的距离) 6.8±1.0mm (与安装孔之间的距离)2.1mm
109913AH146261小功率电路型链接杆自锁印刷电路板端子切换型银镍合金+金包层0.1A600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)100mΩ以下125VAC/30VDC----电气:10万次以上-25~85℃0.5IP400.49N0.049N0.55mm0.5mm8.3±1.2mm (与基准距之间的距离) 6.8±1.0mm (与安装孔之间的距离)2.1mm
109914AH148461小功率电路型R型链接杆自锁印刷电路板端子切换型银镍合金+金包层0.1A600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)100mΩ以下125VAC/30VDC----电气:10万次以上-25~85℃0.5IP400.26N0.020N0.5mm0.5mm11.0±1.2mm (与基准距之间的距离) 9.5±1.0mm (与安装孔之间的距离)2.1mm
109915AH146461小功率电路型R型链接杆自锁印刷电路板端子切换型银镍合金+金包层0.1A600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)100mΩ以下125VAC/30VDC----电气:10万次以上-25~85℃0.5IP400.54N0.039N0.5mm0.5mm11.0±1.2mm (与基准距之间的距离) 9.5±1.0mm (与安装孔之间的距离)2.1mm
109916AH1580标准型针状按钮直插印刷电路板端子切换型银镍合金1A600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)30mΩ以下125VAC/30VDC单振幅0.75mm，频率10~55Hz294m/s21~500mm/s120次/分钟机械:100万次以上，电气:3万次以上-25~85℃0.5IP400.74N0.098N0.25mm0.12mm7±0.3mm (与基准距之间的距离) 5.5±0.2mm (与安装孔之间的距离)0.5mm
109917AH1560标准型针状按钮直插印刷电路板端子切换型银镍合金3A/2A600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)30mΩ以下125VAC/30VDC单振幅0.75mm，频率10~55Hz294m/s21~500mm/s120次/分钟机械:50万次以上，电气:3万次以上-25~85℃0.5IP401.47N0.20N0.25mm0.12mm7±0.3mm (与基准距之间的距离) 5.5±0.2mm (与安装孔之间的距离)0.5mm
109918AH1582标准型链接杆直插印刷电路板端子切换型银镍合金-600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)30mΩ以下---1~500mm/s120次/分钟电气:3万次以上-25~85℃0.5IP400.25N0.025N0.55mm0.5mm8.3±1.2mm (与基准距之间的距离) 6.8±1.0mm (与安装孔之间的距离)2.1mm
109919AH1562标准型链接杆直插印刷电路板端子切换型银镍合金-600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)30mΩ以下---1~500mm/s120次/分钟电气:3万次以上-25~85℃0.5IP400.49N0.049N0.55mm0.5mm8.3±1.2mm (与基准距之间的距离) 6.8±1.0mm (与安装孔之间的距离)2.1mm
109920AH1584标准型R型链接杆直插印刷电路板端子切换型银镍合金-600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)30mΩ以下---1~500mm/s120次/分钟电气:3万次以上-25~85℃0.5IP400.26N0.020N0.5mm0.5mm11.0±1.2mm (与基准距之间的距离) 9.5±1.0mm (与安装孔之间的距离)2.1mm
109921AH1564标准型R型链接杆直插印刷电路板端子切换型银镍合金-600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)30mΩ以下---1~500mm/s120次/分钟电气:3万次以上-25~85℃0.5IP400.54N0.039N0.5mm0.5mm11.0±1.2mm (与基准距之间的距离) 9.5±1.0mm (与安装孔之间的距离)2.1mm
109922AH158061小功率电路型针状按钮直插印刷电路板端子切换型银镍合金+金包层0.1A600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)100mΩ以下125VAC/30VDC单振幅0.75mm，频率10~55Hz294m/s2--机械:100万次以上，电气:3万次以上-25~85℃0.5IP400.74N0.098N0.25mm0.12mm7±0.3mm (与基准距之间的距离) 5.5±0.2mm (与安装孔之间的距离)0.5mm
109923AH156061小功率电路型针状按钮直插印刷电路板端子切换型银镍合金+金包层0.1A600VAC， 1分钟，非连接端子间1500VAC， 1分钟，非充电金属件与各端子间1500VAC， 1分钟，接地与各端子间100MΩ以上(500VDC时)100mΩ以下125VAC/30VDC单振幅0.75mm，频率10~55Hz294m/s2--机械:50万次以上，电气:3万次以上-25~85℃0.5IP401.47N0.20N0.25mm0.12mm7±0.3mm (与基准距之间的距离) 5.5±0.2mm (与安装孔之间的距离)0.5mm
