LD1610系列PSD高频响位移传感器
多种型号可供选择线性量程0.5mm至200mm；
控制器外置；
测量频率可至100kHz；
模拟信号输出(U/I)Ethernet接口；
可通过Software-Interface进行设置；
点击订货号查看价格，了解更多请登录，享受优惠请拨打4008-824-824
| 订货号 | 型号 | 一般 发货日 | 类型 | 原理 | 模拟输出 | 数字输出 | 防护等级 |
|---|---|---|---|---|---|---|---|
| 104929 | LD1610-0.5 | 高频响 | 激光式 | 距离值输出，±10V(0~10V/0~5V可选，4~20mA);输出电阻值，接近0Ω，最大10mA;极限频率，DC…10kHz;光强输出，0~10V | TCP/IP出厂设置IP地址192.168.122.245 | 传感器:IP64，电器件:IP40 | |
| 104930 | LD1610-2 | 高频响 | 激光式 | 距离值输出，±10V(0~10V/0~5V可选，4~20mA);输出电阻值，接近0Ω，最大10mA;极限频率，DC…10kHz;光强输出，0~10V | TCP/IP出厂设置IP地址192.168.122.245 | 传感器:IP64，电器件:IP40 | |
| 104931 | LD1610-4 | 高频响 | 激光式 | 距离值输出，±10V(0~10V/0~5V可选，4~20mA);输出电阻值，接近0Ω，最大10mA;极限频率，DC…10kHz;光强输出，0~10V | TCP/IP出厂设置IP地址192.168.122.245 | 传感器:IP64，电器件:IP40 | |
| 104932 | LD1610-10 | 高频响 | 激光式 | 距离值输出，±10V(0~10V/0~5V可选，4~20mA);输出电阻值，接近0Ω，最大10mA;极限频率，DC…10kHz;光强输出，0~10V | TCP/IP出厂设置IP地址192.168.122.245 | 传感器:IP64，电器件:IP40 | |
| 104933 | LD1610-20 | 高频响 | 激光式 | 距离值输出，±10V(0~10V/0~5V可选，4~20mA);输出电阻值，接近0Ω，最大10mA;极限频率，DC…10kHz;光强输出，0~10V | TCP/IP出厂设置IP地址192.168.122.245 | 传感器:IP64，电器件:IP40 | |
| 104934 | LD1610-50 | 高频响 | 激光式 | 距离值输出，±10V(0~10V/0~5V可选，4~20mA);输出电阻值，接近0Ω，最大10mA;极限频率，DC…10kHz;光强输出，0~10V | TCP/IP出厂设置IP地址192.168.122.245 | 传感器:IP64，电器件:IP40 | |
| 104935 | LD1610-100 | 高频响 | 激光式 | 距离值输出，±10V(0~10V/0~5V可选，4~20mA);输出电阻值，接近0Ω，最大10mA;极限频率，DC…10kHz;光强输出，0~10V | TCP/IP出厂设置IP地址192.168.122.245 | 传感器:IP64，电器件:IP40 | |
| 104936 | LD1610-200 | 高频响 | 激光式 | 距离值输出，±10V(0~10V/0~5V可选，4~20mA);输出电阻值，接近0Ω，最大10mA;极限频率，DC…10kHz;光强输出，0~10V | TCP/IP出厂设置IP地址192.168.122.245 | 传感器:IP64，电器件:IP40 | |
| 型号 | ILD | ILD | ILD | ILD | ILD | ILD | ILD |
ILD
|
|
| 1610-0.5 | 1610-2 | 1610-4 | 1610-10 | 1610-20 | 1610-50 | 1610-100 | 1610-200 | ||
| 测量范围 | 0.5mm | 2mm | 4mm | 10mm | 20mm | 50mm | 100mm | 200mm | |

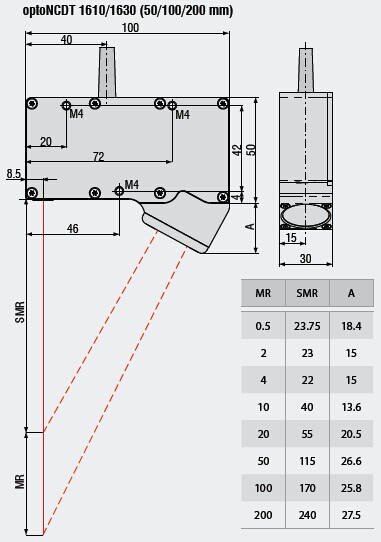

| 量程起始位置 | 23.75mm | 23mm | 22mm | 40mm | 55mm | 115mm | 170mm | 240mm | |
| 线性度 |
|
1μm | 4μm | 8μm | 20μm | 40μm | 100μm | 200μm | 400μm |
| ≤±0.2%FSO | |||||||||
| 分辨率(动态1)) | 0.3μm | 1.3μm | 2.6μm | 6.5μm | 13.0μm | 32.5μm | 65μm | 200μm | |
| 分辨率(静态2)) | 0.02μm | 0.1μm | 0.2μm | 0.5μm | 1μm | 2.5μm | 6μm | 20μm | |
| 光点直径 | 0.1mm | 0.2mm | 0.3mm | 0.6mm | 0.9mm | 1.5mm | 1.5mm | 2mm | |
| 频率响应 | 10kHz(-3dB) | ||||||||
| 滤波选择(控制器内部) | 10kHz / 7kHz / 4kHz / 1kHz / 250Hz / 200Hz / 25Hz / 20Hz | ||||||||
| 光源 | 半导体激光<1mW, 670nm(红色) | ||||||||
| 激光安全等级 | class 2 IEC 60825-1 : 2008-05 | ||||||||
| 抗振性 | 10 g ... 1 kHz (sensor, 20 g option) | ||||||||
| 使用温度 | 0…+50℃ | ||||||||
| 存储温度 | -20…+70℃ | ||||||||
| 型号 | ILD | ILD | ILD | ILD | ILD | ILD | |
| 1630-0.5 | 1630-2 | 1630-4 | 1630-10 | 1630-20 | 1630-50 | ||
| 测量范围 | 0.5mm | 2mm | 4mm | 10mm | 20mm | 50mm | |
| 量程起始位置 | 23.75mm | 23mm | 22mm | 40mm | 55mm | 115mm | |
| 线性度 | 1.5μm | 6μm | 12μm | 30μm | 60μm | 150μm | |
| ≤±0.3%FSO | |||||||
| 分辨率(动态1)) | 0.8μm | 3.5μm | 7μm | 17.5μm | 35μm | 50μm | |
| 分辨率(静态2)) | 0.05μm | 0.2μm | 0.4μm | 1μm | 2μm | 7.5μm | |
| 光点直径 | 0.1mm | 0.2mm | 0.3mm | 0.6mm | 0.9mm | 1.5mm | |
| 频率响应 | 100kHz(-3dB) | ||||||
| 滤波选择(控制器内部) | 100kHz / 70kHz / 40kHz / 10kHz / 2.5kHz / 1kHz / 250Hz / 230Hz | ||||||
| 光源 | 半导体激光<1mW, 670nm(红色) | ||||||
| 激光安全等级 | class 2 IEC 60825-1 : 2008-05 | ||||||
| 抗振动 | 5 g ... 1 kHz (sensor, 20 g option) | ||||||
| 使用温度 | 0…+40℃ | ||||||
| 存储温度 | -30…+75℃ | ||||||
| 控制器 | ||
| 数字输出 Ethernet | TCP /IP factory default IP 192.168.122.245 (frequency response 1 - 30kHz) | |
| 模拟输出 | 位移 | ±10V (option 0 ... 10V / 0 ... 5V); 4 ... 20mA |
| 阻抗 | appr. 0 Ohm (10mA max.) | |
| 倾斜 | with 30° object inclination (axis A): appr. 0.5% (white target) | |
| 截止频率 | DC ... 10kHz / 100kHz | |
| 温度漂移 | 0.02 % °C FSO | |
| 光强度 | 0V ... 10V | |
| 开关输出 | MIN | +24V / 5mA when distance < MIN, LED yellow |
| OK | +24V / 5mA when distance > MIN and < MAX, LED green | |
| MAX | +24V / 5mA when distance > MAX, LED orange | |
| ERROR | +24 V / 5mA, LED red | |
| 开关迟滞 | appr. 0.5 % FSO | |
| 允许背景光强度 | 20,000 LUX | |
| 使用寿命 | 50,000小时激光二极管 | |
| 隔离电压 | 200V DC, 0V | |
| 湿度 | up to 90% RH | |
| 防护等级 | sensor: IP 64, controller: IP 40 | |
| 供电 | +24V DC / 200mA (10 ... 30V) | |
| 连接器 | 25 pin Sub D male connector | |
| 传感器连接电缆(标准) | 2米 | |
