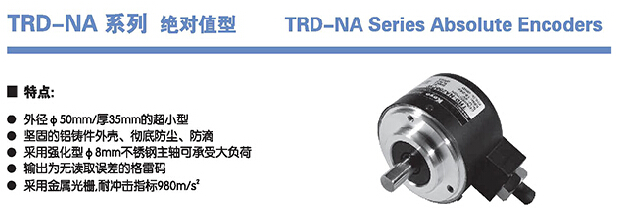

TRD-NA系列 小型绝对值编码器

外径50mm，超小型，坚固的铝铸件外壳、彻底防尘、防滴；采用强化型不锈钢主轴可承受大负荷；输出为无读取误差；金属光栅，耐冲击指标980m/s²。

点击订货号查看价格，了解更多请登录，享受优惠请拨打4008-824-824

共 82 个 型 号 符 合 条 件
型号列表产品介绍参数规格产品目录
12345>
订货号型号一般

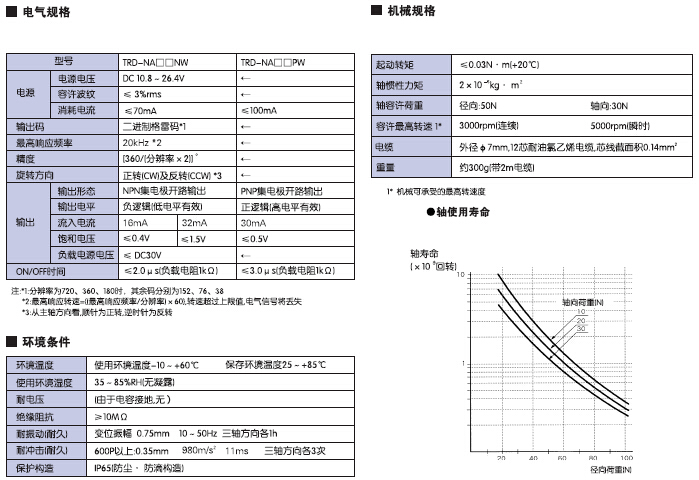

发货日		类型外径电源电压消耗电流分辨率(脉冲/旋转)输出信号形式输出形式输出容量响应频率起动转矩惯性转矩最大轴负载(N)允许最高转速环境温度相对湿度绝缘电阻耐电压抗振性抗震性防护等级连接方式电缆长度材质重量精度脉冲上升/下降时间旋转方向
103699TRD-NA32NW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下32二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)正转(从主轴方向看，顺时针为正转，逆时针为反转)
103700TRD-NA32RNW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下32二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)反转(从主轴方向看，顺时针为正转，逆时针为反转)
103701TRD-NA64NW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下64二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)正转(从主轴方向看，顺时针为正转，逆时针为反转)
103702TRD-NA64RNW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下64二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)反转(从主轴方向看，顺时针为正转，逆时针为反转)
103703TRD-NA128NW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下128二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)正转(从主轴方向看，顺时针为正转，逆时针为反转)
103704TRD-NA128RNW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下128二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)反转(从主轴方向看，顺时针为正转，逆时针为反转)
103705TRD-NA180NW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下180二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)正转(从主轴方向看，顺时针为正转，逆时针为反转)
103706TRD-NA180RNW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下180二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)反转(从主轴方向看，顺时针为正转，逆时针为反转)
103707TRD-NA256NW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下256二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)正转(从主轴方向看，顺时针为正转，逆时针为反转)
103708TRD-NA256RNW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下256二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)反转(从主轴方向看，顺时针为正转，逆时针为反转)
103709TRD-NA360NW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下360二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)正转(从主轴方向看，顺时针为正转，逆时针为反转)
103710TRD-NA360RNW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下360二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)反转(从主轴方向看，顺时针为正转，逆时针为反转)
103711TRD-NA512NW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下512二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)正转(从主轴方向看，顺时针为正转，逆时针为反转)
103712TRD-NA512RNW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下512二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)反转(从主轴方向看，顺时针为正转，逆时针为反转)
103713TRD-NA720NW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下720二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)正转(从主轴方向看，顺时针为正转，逆时针为反转)
103714TRD-NA720RNW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下720二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)反转(从主轴方向看，顺时针为正转，逆时针为反转)
103715TRD-NA1024NW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下1024二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)正转(从主轴方向看，顺时针为正转，逆时针为反转)
103716TRD-NA1024RNW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下1024二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)反转(从主轴方向看，顺时针为正转，逆时针为反转)
103717TRD-NA2048NW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下2048二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)正转(从主轴方向看，顺时针为正转，逆时针为反转)
103718TRD-NA2048RNW超小型ø50(厚35mm)DC10.8~26.4V(≤3%rms)70mA以下2048二进制格雷码NPN集极开路输出(负逻辑，低电平有效)负载电源电压≤DC30V，饱和电压≤0.4/1.5V，输入电流16/32mA20kHz0.03N·m以下(+20℃)2x10-6kg.m2以下)径向:50，轴向:30连续:3000r/min，瞬时:5000r/min-10~+60℃(存储时:-25~+85℃)35~85%RH10MΩ以上电容接地(无)10~55Hz，变位振幅0.75mm，3轴方向各1H600P以上:0.35mm，980m/s2，11ms，三轴方向各3次IP65电缆外径7mm，截面积:0.14mm22m电缆:耐油氯乙烯约300g(2m电缆)[360/(分辨率x2)]°2.0μs以下(负载电阻:1kΩ)反转(从主轴方向看，顺时针为正转，逆时针为反转)
